玻璃鋼儲罐的加工和制作要求

玻璃鋼儲罐的加工和制作要求

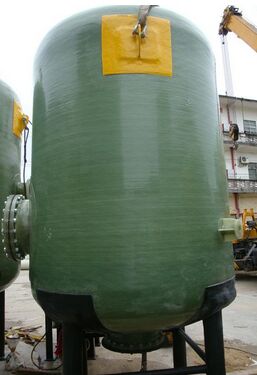

1、玻璃鋼儲罐底部采用法闌連接,底部第一節(jié)有底座法闌一個，用化學(xué)錨栓固定。

2、為防止熱變形，該層需采用鋼模一體成型，加工成的玻璃鋼儲罐熱變形溫度為18O℃，耐高溫﹑耐腐層厚度為5mm。

3、對于加強(qiáng)層，為了能保證煙囪在80多米的情況下，經(jīng)受自然環(huán)境的阻力和設(shè)備自身重里的壓力，我們采用X-158#環(huán)氧乙烯基樹脂和無緘纖維。

4、作為加強(qiáng)層,并以纏繞工藝完成煙囪的制作,加強(qiáng)層厚度為15mm。

5、最外層需加涂0.5mm100%x一158#乙烯基樹脂,且含抗紫外線劑作為防護(hù)層。

6、每段的連接可以采用承接式連接法，將第二節(jié)節(jié)管插入第一節(jié)管內(nèi)，插入長度為200mm。

7、在上一節(jié)插入下一節(jié)管內(nèi)校正后，在承插口周圍用X-158#樹脂加玻纖布做上外加強(qiáng)層(稱為包區(qū))。包區(qū)范圍為600mm高度，包區(qū)厚度為15-20MM，此項工作必須在現(xiàn)場鐵架上完成。
