立式玻璃鋼鹽酸儲罐罐頂防滑措施

玻璃鋼鹽酸儲罐所用的玻璃鋼是以合成樹脂為基體，以玻璃纖維為原料復(fù)合而成，其強(qiáng)度與鋼相當(dāng)。具有抗水、耐腐蝕、表面光潔如鏡的特點，可整體成型；但也存在一些缺點，如剛度小，耐磨性差等，主要是影響質(zhì)量的因素較多，從而導(dǎo)致同類產(chǎn)品在質(zhì)量上有很大的差別。但是玻璃鋼和其它材料一樣，都存在著老化的問題，只是老化速度慢些。因此，玻璃鋼管道很少需要無需維護(hù)。

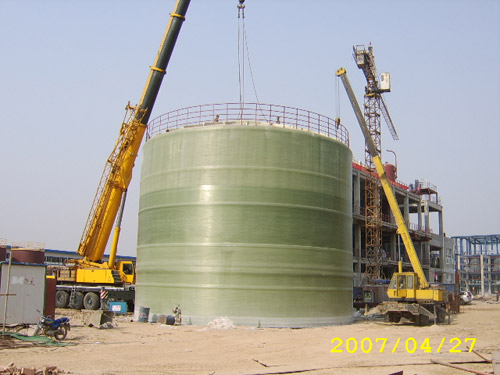

對非平封頭的立式玻璃鋼鹽酸儲罐，如果需要考慮罐頂防滑措施，可在其頂部加裝工作平臺。工作臺一般配合玻璃鋼鹽酸儲罐頂護(hù)欄一起安裝，也可單獨安裝使用。FRP罐頂工作平臺是指在FRP罐蓋上安裝FRP罐蓋平臺或其他材料(例如金屬花紋板)的工作平臺，該工作平臺可與FRP罐蓋護(hù)欄連接，或?qū)⒅�撐件預(yù)埋在FRP罐蓋上以支撐平臺。便于工人施工，操作。

1 罐體通常由內(nèi)表面層、內(nèi)層、強(qiáng)度層和外表面層四層組成,根據(jù)需要也可采取其他分層結(jié)構(gòu);總壁厚不小于4.8mm。其中內(nèi)表面層厚度為0.25～0.5mm,內(nèi)層厚度不小于2mm。強(qiáng)度層厚度由設(shè)計計算確定。外表面層厚度為0.2～0.5mm。在滿足設(shè)計要求的前提下,立式貯罐的壁厚允許上薄下厚。

2 罐體內(nèi)表面層、內(nèi)層的樹脂質(zhì)量含量分別為80%～90%、68%～78%;強(qiáng)度層為25%～40%;外表面層不低于70%。

3 內(nèi)壁的錐角不超過1°。

4 在裝載條件下,罐壁的允許環(huán)向應(yīng)變不得超過0.1%。

5 纖維纏繞層,取螺旋纏繞角為80°時,軸向拉伸強(qiáng)度不低于15MPa。

玻璃鋼鹽酸儲罐滲透現(xiàn)象在設(shè)計時，首先要選擇采用全FRP儲罐(槽)或FRP貼面，滲透率是流體分子質(zhì)量和滲透途徑的函數(shù)。由于水和某些小分子的液體在玻璃纖維氈廢水中的流動速度更快。內(nèi)襯兩端的溫差是流動動力之一。玻璃纖維罐求新求優(yōu)的前景。發(fā)展社稷的石油化工廠、城市加油站、采油油田等早已采用玻璃鋼儲油罐，歐美日等地區(qū)及社稷已將玻璃鋼埋地儲油罐設(shè)計為系列產(chǎn)品。作為選擇的依據(jù)，玻璃鋼儲油罐具有許多優(yōu)點和不同的特點，如耐久性、耐腐蝕性、抗震性能好等，玻璃鋼儲油罐代替鋼制儲油罐已成為一種必然的發(fā)展趨勢。玻璃鋼鹽酸儲罐的經(jīng)濟(jì)性應(yīng)與原始材料費用、安裝維護(hù)費用、維護(hù)費用等綜合指標(biāo)進(jìn)行權(quán)衡。
